轴承电腐蚀原理、判断依据与测试方案详解

来源：春暖花开的小镇

一、轴承电腐蚀概述

轴承电腐蚀是指由于电流通过轴承接触面，导致轴承表面材料发生电化学或电火花侵蚀的现象。这种现象常见于电机、发电机等电气设备中，是导致轴承过早失效的重要原因之一。随着变频驱动技术的广泛应用，轴承电腐蚀问题日益突出，已成为工业设备维护中的重点关注领域。电腐蚀不仅会破坏轴承表面的光滑度，还会改变轴承的几何形状，增加摩擦和振动，最终导致设备性能下降甚至完全失效。了解电腐蚀的原理、掌握判断依据并实施有效的测试方案，对于预防轴承故障、延长设备寿命具有重要意义。

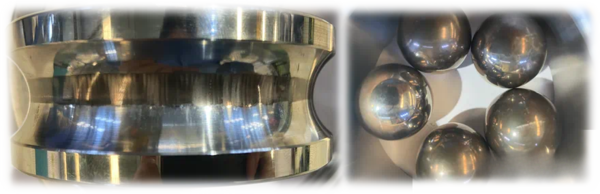

图片来源于网络，如侵权请联系删除

二、轴承电腐蚀原理

1. 电流形成机制

轴承电腐蚀的根本原因是电流通过轴承滚动体与滚道之间的接触点。电流来源主要有以下几种：

·轴电压诱导电流：电机运行时，由于磁路不对称、静电感应等原因，在轴上会产生感应电压，当电压达到足以击穿油膜时，形成回路电流。

·共模电压：变频器驱动系统中，高频PWM波形会产生共模电压，通过寄生电容形成高频循环电流。

·静电积聚：高速运转的设备可能因摩擦产生静电，当静电积累到一定程度时，通过轴承放电。

·外部电流源：设备接地不良或外部电路故障可能导致电流通过轴承。

2. 电腐蚀发生过程

轴承电腐蚀是一个复杂的电-热-机械耦合过程，主要包括以下阶段：

·油膜击穿：当轴承内外圈之间的电压超过润滑油的绝缘强度时，油膜被击穿，形成电流通路。

·局部放电：在滚动体与滚道接触的微小区域，电流密度极高，产生微小电弧放电。

·材料转移：放电产生的高温使接触点局部熔化，材料从一处转移到另一处。

·表面损伤：反复放电导致表面形成凹坑、熔痕和材料变性，破坏轴承表面完整性。

3. 电腐蚀类型

根据电流特性和损伤形态，轴承电腐蚀可分为以下几种类型：

·电火花腐蚀：由高频低能量放电引起，形成微小密集的凹坑，呈灰暗色。

·电弧腐蚀：由低频高能量放电引起，形成较大熔坑和材料飞溅痕迹。

·电解腐蚀：在直流电或低频交流电作用下，发生电化学反应，形成腐蚀产物。

·熔接磨损：极高电流密度下，接触点材料熔化并重新凝固，形成粗糙表面。

三、轴承电腐蚀判断依据

1. 外观特征判断

通过目视检查轴承表面，可以初步判断是否存在电腐蚀：

·搓衣板纹路：轴承滚道表面出现规律的波浪状纹路，是电腐蚀的典型特征。

·灰暗变色：电腐蚀区域通常呈现灰暗色，与正常金属光泽形成对比。

·凹坑分布：电腐蚀形成的凹坑通常沿滚道均匀分布，与载荷引起的剥落不同。

·材料转移：可见金属材料从一个表面转移到另一个表面的痕迹。

2. 振动分析判断

电腐蚀会改变轴承表面几何形状，导致特定频率的振动：

·高频振动：电腐蚀引起的表面粗糙度增加会导致高频振动能量上升。

·冲击特征：电腐蚀凹坑边缘在滚动体经过时会产生微小冲击，在振动频谱中表现为高频成分。

·包络分析：对振动信号进行包络解调分析，可以提取电腐蚀引起的冲击特征。

3. 电流测量判断

直接测量通过轴承的电流是判断电腐蚀风险的有效方法：

·轴电压测量：测量轴承内外圈之间的电压，评估击穿风险。

·接地电流测量：测量设备接地线上的高频电流，间接反映通过轴承的电流。

·电流密度评估：根据测量电流和接触面积计算电流密度，评估腐蚀风险。

4. 声学检测判断

电腐蚀会导致轴承运行噪声特征变化：

·高频噪声：电腐蚀轴承通常会产生明显的高频嘶嘶声或噼啪声。

·声发射检测：使用声发射传感器检测轴承运行时的应力波，识别电腐蚀引起的微放电。

四、轴承电腐蚀测试方案

1. 实验室测试方案

实验室环境下可进行系统性的轴承电腐蚀测试：

·模拟测试台：搭建可控制电流、载荷和转速的轴承测试台，模拟实际工况。

·加速寿命测试：施加高于正常水平的电流密度，加速电腐蚀过程，评估轴承耐受能力。

·材料分析：使用SEM、EDS等分析手段，研究电腐蚀对材料微观结构的影响。

·润滑剂评估：测试不同润滑剂对电腐蚀的抑制效果。

2. 现场测试方案

针对运行中的设备，可实施以下现场测试方案：

·在线监测系统：安装轴电压、轴承电流和振动传感器，实时监测电腐蚀风险。

·定期检测计划：制定定期检测计划，包括振动分析、温度监测和绝缘电阻测量。

·油液分析：定期取样分析润滑油中的金属颗粒，评估轴承磨损状况。

·红外热成像：使用热像仪检测轴承温度分布，异常热点可能指示电腐蚀。

3. 电参数测试方案

专门针对电气参数的测试方案：

·轴电压测试：使用高频电压表测量轴承内外圈之间的电压。

·轴承电流测试：使用高频电流钳测量通过轴承的电流。

·绝缘电阻测试：测量轴承绝缘部件的电阻值，评估绝缘性能。

·高频阻抗测试：测量轴承系统的高频阻抗特性，评估高频电流通路。

4. 预防性测试方案

为预防电腐蚀发生，可实施以下测试方案：

·绝缘轴承测试：定期测试绝缘轴承的绝缘性能，确保其有效性。

·接地系统测试：测试设备接地系统，确保提供低阻抗接地通路。

·轴接地装置测试：测试轴接地装置的导电性能和磨损状况。

·滤波器效能测试：测试dv/dt滤波器、共模滤波器等对轴电压的抑制效果。

五、电腐蚀风险等级评估

根据测试结果，可对轴承电腐蚀风险进行分级评估：

六、电腐蚀防护措施

基于测试结果，可采取以下防护措施：

·绝缘轴承：使用带绝缘涂层的轴承，阻断电流通路。

·轴接地装置：安装碳刷或导电纤维接地装置，为轴电流提供低阻抗通路。

·滤波器：安装dv/dt滤波器或共模滤波器，抑制高频电压分量。

·导电润滑剂：使用含导电添加剂的润滑剂，降低接触电阻，减少放电。

·屏蔽措施：改进电机电磁设计，减少磁路不对称，降低轴电压。

七、结论

轴承电腐蚀是电气设备中常见的失效模式，了解其原理、掌握判断依据并实施有效的测试方案，对于预防轴承故障、延长设备寿命至关重要。通过系统的测试和监测，可以及时发现电腐蚀风险，并采取适当的防护措施，确保设备安全可靠运行。

随着电力电子技术的不断发展，轴承电腐蚀问题将面临新的挑战，需要持续研究和改进测试方法与防护技术，以适应新型设备的需求。
