风扇轴承电腐蚀？先搞懂轴电压是怎么来的

电腐蚀是什么？

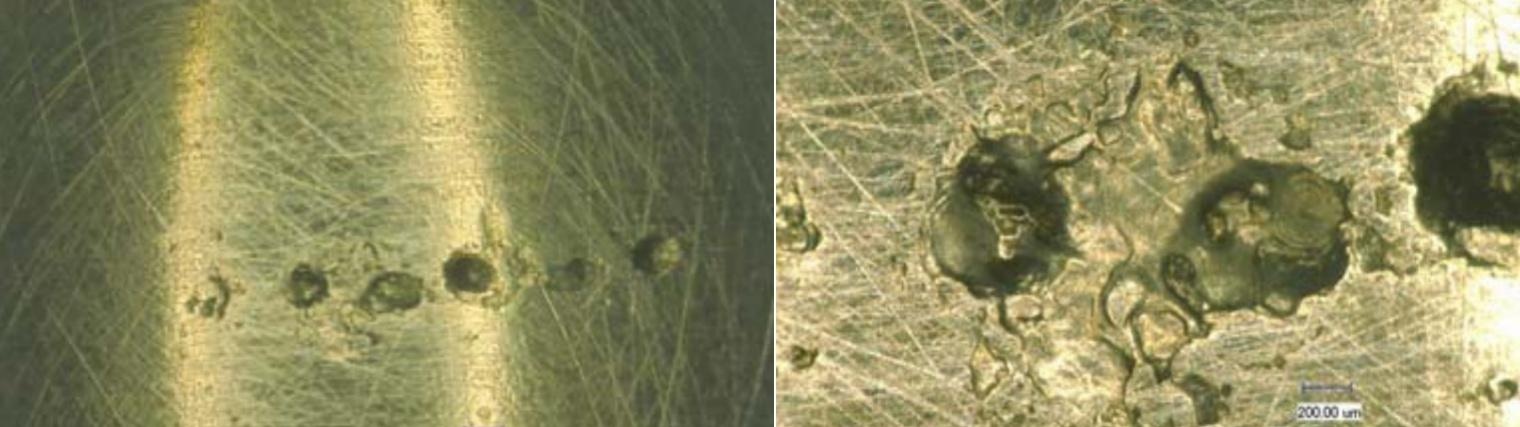

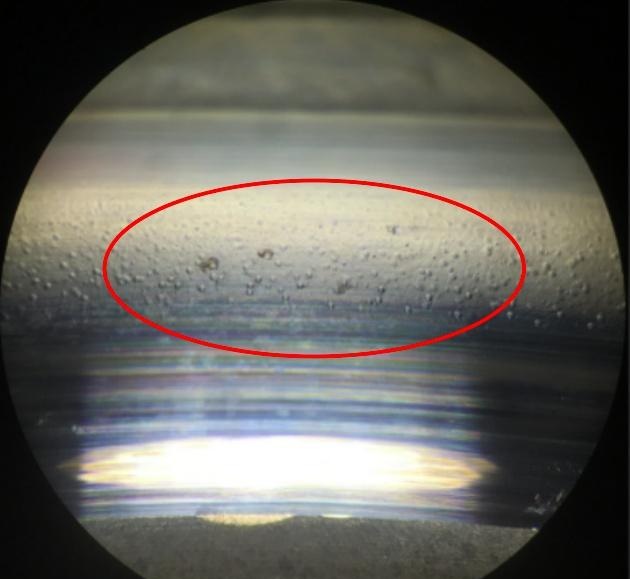

简单说，就是电流流过轴承滚珠与沟道的接触点时，产生微小火花放电，瞬间高温（可达上千摄氏度）使局部金属熔蚀、油脂碳化。时间一长，轴承表面就会布满凹坑，产生噪音、振动，最终导致轴承失效。

轴电压从哪来？

这才是问题的核心。轴电压不是凭空产生的，主要有以下几个来源：

1. 磁路不对称（最常见原因）

电机定转子间的磁路不可能完全对称，这种微小差异会产生交变磁场，在转轴上感应出电压。就像变压器原理，转子轴成了“次级线圈”。

2. 变频器驱动（现代电机主要根源）

现在的散热风扇基本是变频调速设计，而变频器是轴电压的“主要制造者”：

变频器通过PWM（脉冲宽度调制）输出电压驱动风扇电机，这种脉冲电压会在电机定子绕组与转子之间形成“共模电压”——简单说，就是电机内部出现了“不该有的电场差”。

正常情况下，这个电压会通过电机接地释放，但测试场景里有两个“助推因素”：85℃高温会降低电机绕组绝缘层的绝缘性能，相当于给电压“开了绿色通道”；1380小时的长时效运行，让这种电压持续积累，最终突破轴承油膜的绝缘极限，形成轴电压。

3. 电机结构的“电容耦合效应”（关键诱因）

风扇电机的定子和转子之间，其实像个“隐形电容器”：定子绕组是一个电极，转子是另一个电极，两者之间的空气、绝缘层就是电介质。

当变频器输出脉冲电压时，这个“电容”会不断充电、放电。如果电机设计时，定子绕组的绕制不够对称（比如漆包线排列有偏差），或者转子加工有微小偏心，就会导致“电容分布不均”——有的地方电场强，有的地方弱，这种不平衡会在转轴两端形成明显的电压差，也就是轴电压。

对测试中的风扇来说，高温可能让转子轻微热变形，进一步放大这种结构不平衡，让轴电压数值飙升。

4.接地不良的“电压无处去”（辅助因素）

轴电压本身不可怕，可怕的是“没地方释放”。很多人忽略了，风扇电机的接地设计比工业电机更精细：

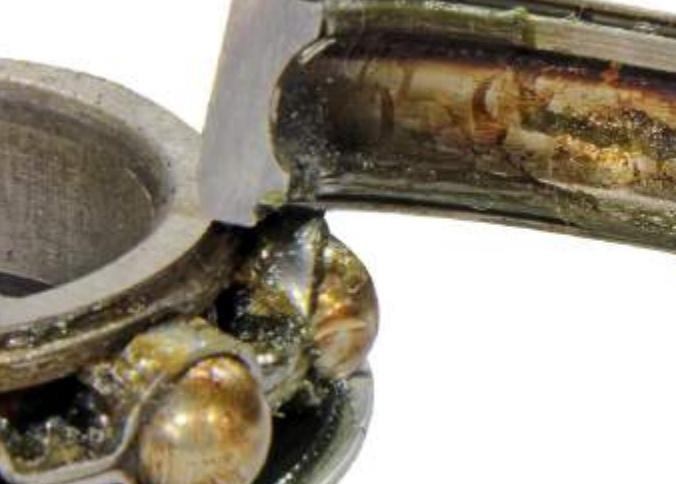

如果测试用的风扇接地端子接触不良，或者老化测试箱的接地回路有阻抗（比如接线氧化），共模电压和电容耦合产生的轴电压就无法通过接地导走。这些“滞留电压”会集中在转轴上，一旦电压超过轴承油膜的击穿电压（通常0.1V就有风险），就会击穿油膜形成放电，灼烧轴承沟道形成小坑，同时高温加速油脂碳化，形成恶性循环。

5. 静电积累（塑料风扇的关键助攻）

速率扇叶高速旋转时，与空气摩擦会持续产生并积累静电荷。由于塑料不导电，电荷无处释放，电位不断升高，并通过转子传导至电机转轴。这部分静电压与变频器耦合产生的轴电压直接代数叠加，使总轴电压更容易突破轴承油膜的击穿阈值。

整个系统的电势平衡是动态的。扇叶上累积的静电荷形成了一个不稳定的高电位源，会扰乱电机内部（轴承、机壳间）的电势分布，可能诱发瞬间的电压尖峰，导致突发性放电。

为什么双滚珠轴承更敏感？

相对滚柱轴承来说，滚珠轴承的接触面积小，油膜更薄，更容易被电压击穿。一旦轴电压积累到足够击穿油膜（通常几十毫伏到几伏），就会形成放电回路。

用水池举一个例子：

变频器耦合 = 持续的水龙头流水（主水源）

静电积累 = 不断往水池里倒水（辅助加水）

高温变薄油膜 = 降低水池的堤坝厚度

双滚珠轴承 = 堤坝最薄弱的那一段

电腐蚀 = 堤坝被冲垮
